SPD9600 无线高压核相仪
时间: 2026-04-25 14:20 浏览次数：
SPD9600 远程无线高压核相仪，非接触式高压相位检测装置，远距离无线通讯，防护性优良。一机多用满足电力线路、变电所、环网柜核相需求，材质耐用，便于户外携带，是电力现场作业
SPD9600 无线高压核相仪
说明书
一、产品核心信息
产品名称：SPD9600 无线高压核相仪产品定位：高压线路 / 变电所并网、环网核相专用仪器，集验电、核相、相位、相序、频率判断于一体核心价值：无线传输突破地形限制，操作安全高效，适配多电压等级场景二、产品细节图
表格| 部件名称 | 外观特征 | 功能说明 |
| 接收主机 | 3.5 寸彩屏、按键区、电量显示、语音输出口 | 接收信号、显示数据、播报结果、存储测量值 |

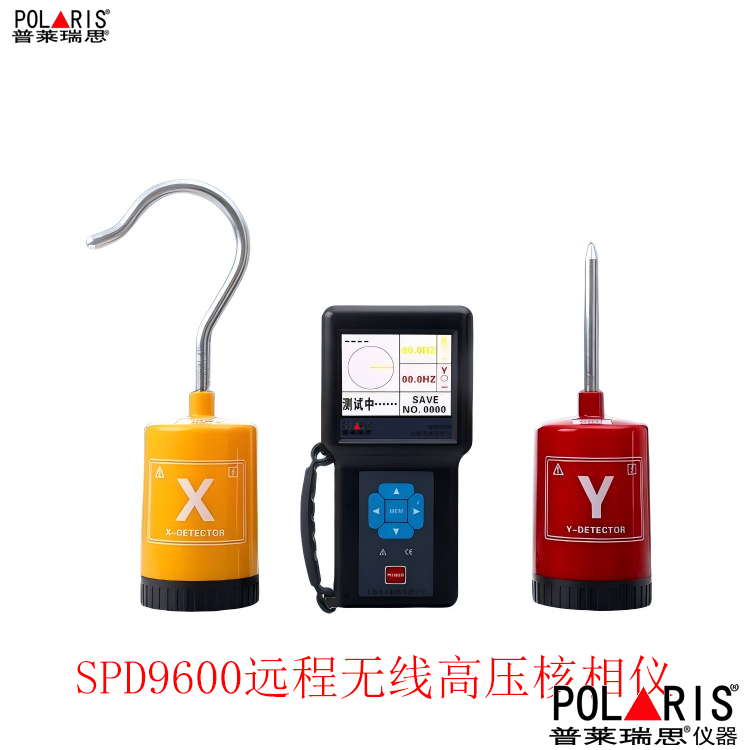

| X/Y 发射器 | 黄 / 红配色、探钩 / 探针、指示灯、电池仓 | 采集线路相位、频率信号，无线传输至主机 |
| 伸缩绝缘杆 | 防潮绝缘管、可拉伸结构、防滑手柄 | 提升操作高度，保障高压作业安全距离 |
| 充电器 | 5V1A 适配接口、充电指示灯 | 为发射器 / 主机锂电池充电，支持快充 |
三、产品性能
1.核相精度：相位差误差≤3°，频率精度 ±0.1Hz，同相判定（相位差 <±30°）、异相判定（相位差≥±30°）符合国标 A 级标准2.传输能力：无线视距传输≥130 米，信号穿透围墙、隔板，抗电磁干扰，适应复杂电力现场
3.显示交互：彩屏同步显示相位差、频率、矢量图，真人语音播报 “同相 / 异相”，背光可调节，阳光下清晰可见
4.智能续航：发射器 / 主机内置可充电锂电池，主机连续 1 小时无操作自动关机，续航持久
5.安全低耗：高压测量泄漏电流 < 10uA，发射器功耗 < 0.1W，主机功耗 < 0.3W，节能安全
6.绝缘杆：采用防潮绝缘管，符合 IEC/IC78 标准，具备防潮、耐高压、抗冲击、抗弯特性，水浸后表面电阻系数≥10×10Ω
7.发射器外壳：高强度阻燃 ABS 材质，防尘防水，适配户外复杂环境
8.核心芯片：进口高精度传感芯片，信号采集灵敏度高，选择性好，保障测量精准度
9.显示屏幕：耐磨高清彩屏，抗刮耐摔，适配高低温工作场景
10电池：高容量可充电锂电池（主机 2600mAh、发射器 350mAh），循环寿命长，续航稳定
四、核心参数表
表格| 参数类别 | 具体参数 |
| 核相电压范围 | 220V～220kV（覆盖低压至超高压全场景） |
| 无线传输距离 | 视距≥130 米，支持穿墙、跨障碍传输 |
| 相位差精度 | 误差≤3°，分辨率 0.1°，量程 0.0°～360.0° |
| 频率范围 | 45.0Hz～65.0Hz，精度 ±0.1Hz |
| 同异相判定阈值 | 同相：<±30°；异相：≥±30° |
| 无线频率 | 433MHz 工业频段，抗干扰能力强 |
| 供电方式 |
发射器：3.7V 可充电锂电池（350mAh）； 主机：3.7V 可充电锂电池（2600mAh） |
| 工作环境 | 温度 - 10℃～+45℃，湿度≤95% RH（无凝露） |
| 存储能力 | 支持 9999 组数据存储，掉电不丢失，USB 上传电脑 |
| 绝缘杆参数 | 拉伸长度约 4.3m，耐压 AC220kV/rms，每年需耐压试验 |
五、产品型号
1.基础款：SPD9600（标配 X/Y 发射器、2 根绝缘杆、充电器、主机，适配常规核相场景）2.增强款：SPD9600-GPS（升级 GPS 远程核相功能，支持跨区域远距离核相，适配超高压线路）
3.定制款：可根据需求定制适配特殊电压等级（如 500kV）、增加相序自动识别功能的定制化型号
六、包装规格
1.包装尺寸：长 89cm× 宽 26cm× 高 11cm2.包装材质：高强度铝合金机箱，防震防压，防护等级高
3.包装清单：
接收主机 1 台，X 发射器（黄）1 台、Y 发射器（红）1 台，伸缩绝缘杆 2 根，探钩 2 个、探针 2 个，5V1A 充电器 2 个，自检测试线 2 条、接地线 2 条，USB 数据线 1 根，说明书 1 份、合格证 1 份、出厂检验报告 1 份
七、应用领域（5 类核心场景）
1.电力并网场景：高压线路并网、双电源闭环核相，快速确认相位一致性，避免短路风险2.变电所运维：变电所母线、开关柜核相，保障设备投运安全，适配多电压等级变电所
3.线路检修作业：高压输电线路检修后核相，确认线路相位无偏差，恢复供电前安全校验
4.配电工程调试：环网柜、分支箱核相，适配 10kV、35kV、110kV 等多规格配电设备
5.电力设备检测：变压器组别判断、二次带电显示器核相，辅助设备性能校验
八、主要用途
1.高压线路 / 变电所核相：快速判断两路电源是否同相，为并网、投运提供核心依据2.高压验电：单台发射器靠近 / 接触线路，检测线路是否带电，避免误操作
3.相序判定：三相线路顺序检测，确认 ABC 正序 / 逆序，保障设备三相平衡运行
4.频率测量：同步检测线路工频频率，确认电网频率稳定性
5.数据留存与分析：测量数据存储、上传电脑，支持后续追溯与报告生成
九、详细信息
1.工作原理
仪器由 X/Y 发射器和接收主机组成。发射器采集线路相位、频率信号，通过无线传输发送至主机；主机接收信号后计算相位差，结合阈值判定同相 / 异相，同步显示数据并语音播报，实现安全、高效的核相操作。2.核心优势
3.无线便捷：摆脱有线连接限制，不受地形、设施构架影响，单人可远程操作4.安全防护：绝缘杆保障高压作业安全距离，非接触式核相（35kV 以上）进一步降低触电风险
5.精准稳定：高精度芯片 + 抗干扰设计，测量结果精准，适配复杂电磁环境
6.多功能集成：核相、验电、相序、频率检测一体化，无需多设备切换，提升作业效率
7.数据可追溯：支持数据存储与上传，便于后期核查与分析，适配电力行业规范化要求
十、操作流程
1.准备：安装电池 / 充电，连接绝缘杆，检查仪器外观完好2.自检：主机开机，发射器置于主机附近，按 OK 启动自检，语音提示 “信号正常” 方可使用
3.核相：≤35kV 采用接触式（探钩挂接导线），＞35kV 采用非接触式（探针靠近导线 5~20cm），主机实时显示结果并播报
4.数据处理：按 SAVE 保存数据，MEM 查阅历史数据，USB 上传电脑生成报告
5.关机：先关发射器，再关主机，清洁收纳后存放于干燥通风处
十一、SPD9600无线高压核相仪衍生词
SPD9600无线高压核相仪、高压核相仪、无线核相仪、电力核相设备,220kV 高压核相仪、远程无线核相仪、变电所核相仪、并网核相仪、非接触式核相仪、高压验电核相一体机、130 米传输核相仪、可充电高压核相仪,电力并网核相、线路检修核相、环网柜核相、变电所核相、高压验电核相十二、售后服务
1.质保政策：自售出之日起 1 个月内质量问题免费换新，2 年内非人为损坏免费维修，超 2 年长期维修（仅收取合理材料费）2.技术支持：提供 7×24 小时技术咨询，远程指导操作，快速解决使用问题
3.维修服务：故障仪器可寄回本公司维修，严禁自行拆解，避免损坏
4.校准服务：支持定期校准服务，保障仪器长期测量精准度
5.配件供应：原厂绝缘杆、发射器、充电器等配件现货供应，快速更换
十三、常规问题
1. 问：SPD9600 无线高压核相仪适配哪些电压等级？
答：适配 220V～220kV 全电压等级，覆盖低压、中压、超高压场景，35kV 以下支持接触式核相，35kV 以上支持非接触式核相，无需多设备切换。2. 问：无线传输距离能否满足远距离作业需求？
答：无线视距传输≥130 米，信号可穿透围墙、隔板，适配跨区域、跨障碍作业场景，满足变电所、山区线路等复杂环境需求。3. 问：仪器操作是否复杂，需要专业培训吗？
答：操作流程简洁，配备真人语音提示，一键启动自检、核相，新手可快速上手；同时提供专业技术指导与操作手册，适配电力行业标准化作业要求。4. 问：仪器续航能力如何，能否满足长时间作业？
答：主机内置 2600mAh 锂电池，发射器内置 350mAh 锂电池，连续工作时长≥8 小时，支持充电续航，适配长时间户外、运维作业。5. 问：采购后如何保障仪器精准度，是否支持校准？
答：仪器出厂前经严格检验，采购后提供定期校准服务，同时支持 USB 上传数据至电脑，结合专业软件进行数据校验，长期保持测量精准度。6. 问：是否支持定制化功能，适配特殊作业场景？
答：支持定制化服务，可根据需求升级 GPS 远程核相功能、适配 500kV 超高压场景、增加相序自动识别等功能，满足不同行业、场景的个性化需求。上一篇：没有了
