SPD9560A 多功能卫星远程无线核相仪

时间: 2026-04-25 14:20 浏览次数：

SPD9560A 多功能卫星远程无线核相仪，卫星授时精准同步，无线传输远距核相，兼容接触 / 非接触测量，集核相、验电、相序、频率于一体，适配高低压线路、配电室、开关柜，操作便捷

SPD9560A 多功能卫星远程无线核相仪
说明书

一、简介
SPD9560A 多功能卫星远程无线核相仪，卫星授时精准同步，无线传输远距核相，兼容接触 / 非接触测量，集核相、验电、相序、频率于一体，适配高低压线路、配电室、开关柜，操作便捷、数据可存，电力运维专用设备。

二、产品细节图（图文标注）

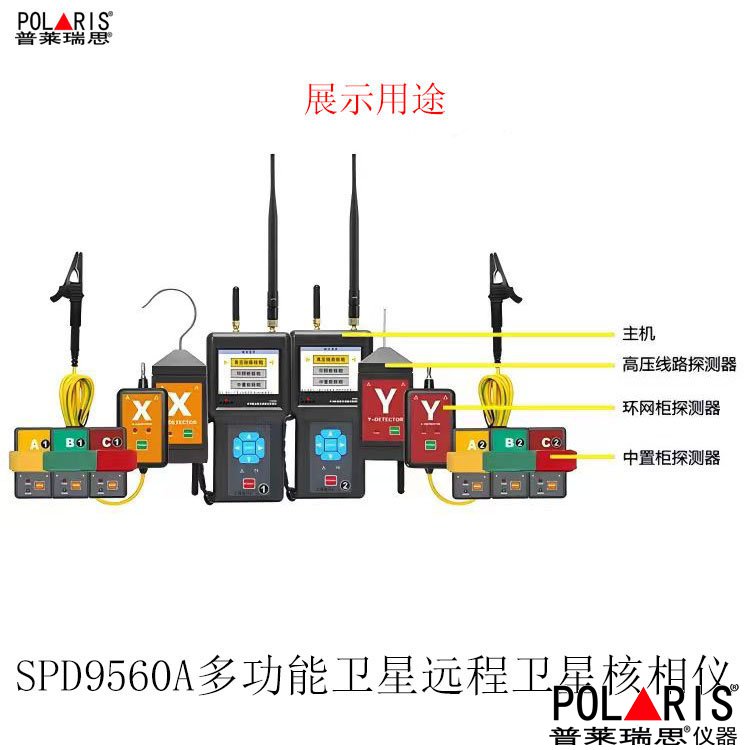

1.整机组成图：主机（接收器）1 台、高压线路探测器（X/Y）2 个、环网柜探测器 2 个、中置柜探测器 6 个、伸缩绝缘杆 2 根、探钩 / 探针 / 鳄鱼夹、四合一充电线、电源适配器、专用仪表箱
2.主机面板图：3.5 寸彩色 LCD 屏、电源键、功能键、确认键、存储 / 查阅键、USB 接口、充电接口、天线接口、语音喇叭、电量指示灯
3.探测器图：高压线路探测器（大尺寸、探钩接口、电源开关、指示灯）；环网柜探测器（小型、鳄鱼夹接口）；中置柜探测器（微型、非接触感应探头）
4.绝缘杆图：环氧玻璃纤维材质，拉伸总长约 4.3m，收缩约 0.8m，耐压 AC220kV/rms，适配高空 / 近距离操作

三、产品性能（核心优势，无极限词）

1.双模式核相：卫星授时远程核相（距离≤5000m，授时精度 < 20nS，跨区域 / 长距离精准同步）；普通 433MHz 无线核相（空旷距离≤260m，室内 / 近距离快速核相），无卫星信号可续航核相约 1 小时
2.全电压覆盖：支持 AC 1V~500kV，接触式（≤110kV 裸线 / 绝缘线缆）、非接触式（>110kV，感应 5~20cm）双模式，适配高压架空线、环网柜、中置柜、电缆分支箱等场景
3.多功能集成：核相、验电、相位测量、频率测量（45~65Hz）、相序判断、变压器组别判别，一机多用，减少设备携带
4.智能显示与提示：3.5 寸彩屏，同屏显示相位、频率、相序、向量图、电压等级；语音播报（X/Y 信号正常、同相、异相），操作直观、降低误判
5.稳定可靠：抗电磁干扰设计，数据存储 200 组（掉电不丢失），USB 上传电脑导出 / 打印；主机 / 探测器内置可充锂电池，续航稳定、免频繁换电池
6.安全防护：IP63 防护，绝缘部件严格耐压测试，符合电力安全作业规范，适配户外 / 室内复杂环境

四、产品用材（安全耐用）

1.主机外壳：高强度 ABS 工程塑料，抗冲击、绝缘、耐高低温，适合户外携带作业
2.探测器壳体：阻燃绝缘 PC 材质，绝缘性能好、耐高温、防摔，保障高压操作安全
3.绝缘杆：环氧玻璃纤维复合材质，拉伸强度高、绝缘性能优异，耐压 AC220kV/rms，定期检测合格
4.探钩 / 探针：高导电铜合金，表面镀镍防氧化，搭配绝缘护套，接触可靠、防触电
5.内部电路：工业级元器件，抗干扰、稳定性强，适配强电磁变电站环境

五、技术参数表（精准规范）

表格

参数项	规格参数
产品型号	SPD9560A
核相电压	AC 1V~500kV
核相模式	卫星授时远程、普通无线近距离
卫星核相距离	≤5000m
普通无线距离	≤260m（空旷）
相位量程	0°~360°，精度≤±8°，分辨率 1°
频率量程	45.0Hz~65.0Hz，精度≤±2Hz，分辨率 0.1Hz
相别判定	同相：-20°~+20°；异相：100°~140°、220°~260°
卫星授时精度	<20nS
搜星时间	冷启动约 2 分钟，热启动约 1 秒
无卫星续航	约 1 小时（满足地下室 / 室内核相）
无线频率	433MHz
主机电源	DC 3.7V/2600mAh 可充锂电池
探测器电源	DC 3.7V/1000mAh 可充锂电池
显示	3.5 寸彩色 LCD，向量图 + 数字 + 语音
数据存储	200 组，掉电保存，USB 上传
绝缘杆长度	拉伸约 4.3m，收缩约 0.8m
绝缘耐压	绝缘杆：AC220kV/rms；主机 / 探测器：AC3700V/rms
防护等级	IP63
工作环境	-10℃~+40℃，湿度≤85% RH（无凝露）
整机重量	约 7.67kg（含配件）
仪表箱尺寸	1050mm×310mm×100mm
执行标准	DL/T 971-2017、IEC61481、IEC61243

六、产品型号与包装

1. 型号说明

型号：SPD9560A
命名：SPD（品牌）、9560（系列）、A（多功能卫星远程版）
标准配置：主机 1 台、高压线路探测器 2 个、环网柜探测器 2 个、中置柜探测器 6 个、伸缩绝缘杆 2 根、探钩 2 个、探针 2 个、鳄鱼夹 2 个、四合一充电线 3 条、电源适配器 3 个、自校线 2 条、专用仪表箱 1 个、说明书 / 合格证 / 检测报告各 1 份

2. 包装规范

内包装：防震泡沫内衬，固定主机、探测器、绝缘杆、配件，防磕碰、防潮
外包装：高强度瓦楞纸箱，印刷产品名称、型号、品牌、防护标识、装箱清单
包装标识：清晰标注 “易碎、防潮、向上、小心轻放”，符合物流运输规范

七、5 大核心应用领域

1.高压输电线路运维：新建线路并网、线路检修 / 改迁后相位核对、跨区域长距离核相、相序确认
2.变电站 / 配电室检修：母线倒闸、变压器投运、开关柜调试、二次回路核相、相位 / 相序检测
3.环网柜 / 中置柜作业：封闭柜内非接触核相、电缆分支箱、箱变、开闭所内部相位校验
4.工矿企业电力配套：企业变电站、自备电厂、大型设备供电系统核相、相序校正、安全验电
5.电力工程施工验收：线路架设、配电工程竣工、并网前相位检测、安全验收检测

八、主要用途

1.高压 / 低压线路、电缆、母线的相位核对、同相 / 异相判定
2.线路验电、电压等级显示、相序（正序 / 逆序）判断
3.变压器组别、接线方式检测，保障并网安全
4.长距离跨区域、地下室 / 室内无信号场景精准核相
5.电力施工、检修、验收、运维的一体化测试作业

九、详细介绍

SPD9560A 是一款面向电力行业的多功能卫星远程无线核相仪器，融合GNSS 卫星精准授时与433MHz 工业无线传输技术，解决传统核相仪距离受限、无信号无法作业、场景单一的痛点，实现 1V~500kV 全电压覆盖、远程 / 近距离双模式核相，适配架空线路、环网柜、中置柜、电缆、箱变等全场景。仪器配备 3 类专用探测器（高压线路、环网柜、中置柜），满足不同设备、不同电压等级的核相需求；3.5 寸彩屏实时显示向量图、相位、频率、相序，配合语音提示，操作直观、降低作业风险；内置可充锂电池、数据存储、USB 上传功能，提升作业效率；整机绝缘性能达标、防护可靠，符合电力安全规范，是电网运维、工程施工、变电检修的高效测试工具。

十、卫星远程无线核相仪衍生词

卫星远程无线核相仪、高压核相仪、多功能核相仪、1V500kV 核相仪、GPS 核相仪、北斗核相仪、环网柜核相仪、中置柜核相仪、非接触核相仪、接触式核相仪、电力核相器、相位检测仪、相序测试仪、高压验电核相仪、远程核相设备、变电站核相仪、电缆核相仪

十一、售后服务

1.质保服务：产品12 个月免费保修（非人为损坏），终身成本价维护；质保期内免费维修、更换故障零部件、软件升级
2.技术支持：提供 7×12 小时电话 / 在线技术咨询，操作指导、故障排查、选型建议；上门调试、操作培训（按需）
3.校准服务：可提供第三方计量校准证书，定期校准建议，保障测量精度
4.配件供应：长期提供绝缘杆、探测器、电池、充电线等原厂配件，保障设备持续使用
5.退换规则：产品出厂经严格检测，非质量问题不支持无理由退换；质量问题 7 天包退、15 天包换

十二、常规问题

Q1：SPD9560A 与普通无线核相仪的核心区别？

A：核心区别是卫星授时远程核相，普通核相仪距离≤100m、需近距离同步；SPD9560A 卫星模式距离可达 5000m，跨区域 / 长距离精准同步，无卫星信号可续航 1 小时，适配地下室 / 室内场景，且配备 3 类专用探测器，覆盖全电压、全场景。

Q2：不同电压等级如何选择核相方式？

A：≤110kV 线路：可接触式（探钩挂接裸线 / 绝缘线缆）；>110kV 线路：必须非接触式（探针靠近导线 5~20cm 感应电场），保障操作安全。

Q3：仪器电池续航与充电方式？

A：主机：3.7V/2600mAh 锂电池，卫星模式续航约 45 分钟，普通模式约 15 分钟；探测器：3.7V/1000mAh 锂电池，续航约 8 小时；标配四合一充电线，可同时为多设备充电，USB 接口兼容通用电源适配器。

Q4：数据如何导出与保存？

A：仪器内置存储 200 组数据，掉电不丢失；通过 USB 线连接电脑，运行配套软件，可导出数据、查看向量图、生成测试报告、打印存档。

Q5：绝缘杆需要定期检测吗？

A：需要，绝缘杆建议每年做一次耐压试验（AC220kV/rms），检查外观无破损、无受潮，保障高压作业安全。

Q6：适用哪些封闭柜内场景？

A：适配环网柜、中置柜、电缆分支箱、箱变等封闭 / 半封闭设备，专用微型探测器可非接触感应核相，无需打开柜门、保障安全。
