5.SPD9540中置柜无线高压核相仪
SPD9540 中置柜无线高压核相仪
时间: 2026-04-25 14:19 浏览次数：
SPD9540 中置柜无线高压核相仪，专为手车式高压开关柜核相设计，非接触式无线传输、柜外操作、三相同步核相，兼具验电、相序、相位检测，适配 10kV/35kV 中置柜，安全精准、操作便捷
SPD9540 中置柜无线高压核相仪
说明书
适用场景：10kV 35kV 手车式中置柜、开关柜、环网柜、配电房、变电站核相作业
一、产品细节图

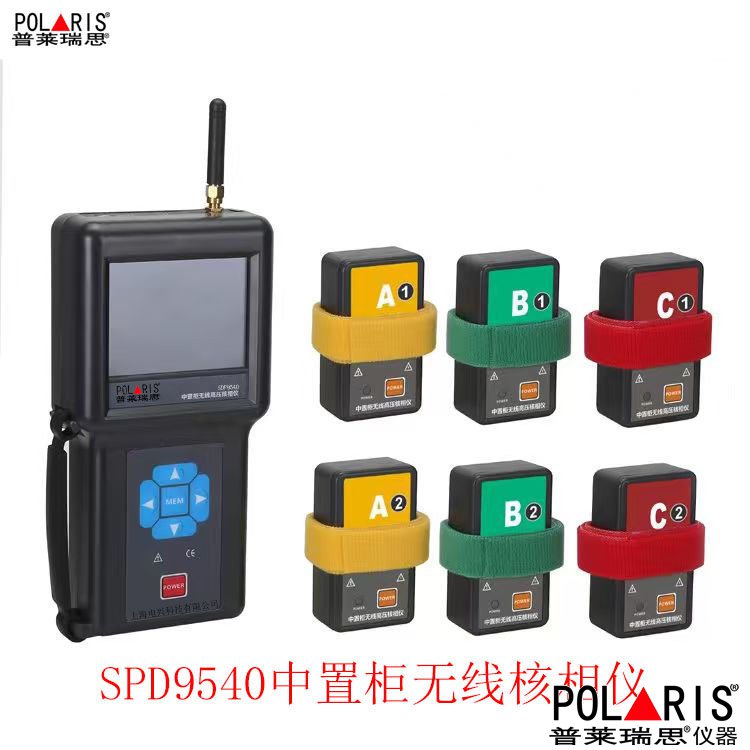

1. 整机组成（核心部件）
主机（接收器）：3.5 寸彩色液晶屏、功能按键、天线、USB 接口、电池仓、声光提示模块探测器（X 黄 / Y 红，2 台）：非接触感应探头、电源开关、指示灯、绑带固定结构、电池仓
配件：专用绑带、自校验线、USB 数据线、便携工具包、说明书 / 合格证 / 检测报告
2. 结构示意图（文字标注）
主机：电源键、确认键、上下选择键、保存 / 查询键、天线、USB 口、电池仓探测器：感应探头、电源开关、工作指示灯、绑带孔、电池仓盖
二、产品性能（核心优势）
1.非接触安全核相：中置柜柜外感应取信号，无需打开柜门、接触高压母排，杜绝触电风险，适配 10kV 35kV 中置柜封闭环境2.三相同步检测：一次绑定 X/Y 探测器，同时完成 A/B/C 三相相位、相序、同异相判断，提升作业效率
3.精准稳定测量：相位精度≤±8°、分辨率 1°，频率 45 65Hz，抗电磁干扰，复杂变电站环境稳定工作
4.智能交互：3.5 寸彩屏显示相位、向量图、相序、电压等级；真人语音播报（同相 / 异相 / 信号正常），声光同步提示
5.数据管理：存储 200 组测试数据，USB 上传电脑，支持数据查阅、导出、打印报告
6.便捷操作：探测器绑带固定、一键开机、自动自检、低电量提醒、无操作自动关机
三、产品用材（安全耐用）
1.主机外壳：高强度 ABS 工程塑料，阻燃、抗冲击、绝缘、防滑，防护等级 IP542.探测器壳体：绝缘阻燃 PC 材质，耐高温、抗老化，适应潮湿、粉尘电力现场
3.感应探头：高精度电场感应芯片 + 屏蔽铜套，抗干扰、信号稳定、灵敏度高
4.绑带：高强度尼龙材质，耐磨、绝缘、可调节，适配中置柜母排 / 刀闸固定
5.内部电路：多层 PCB、贴片工艺、EMC 滤波设计，提升稳定性与抗干扰能力
四、技术参数表（精准规范）
表格| 参数项目 | 规格参数 |
| 产品型号 | SPD9540 |
| 核相电压 | AC 10kV 35kV（中置柜专用） |
| 核相方式 | 非接触电场感应式（柜外操作） |
| 无线传输距离 | ≤20m（中置柜内 / 柜间稳定传输） |
| 相位量程 | 0.0° 360.0°，精度≤±8°，分辨率 1° |
| 频率量程 | 45.0Hz 65.0Hz，精度≤±2Hz，分辨率 0.1Hz |
| 相别判定 | 同相： 20°~+20°；异相：100°~140°、220°~260° |
| 无线频段 | 433MHz（抗干扰、穿墙稳定） |
| 电源 | 主机：DC9V（6 节 5 号 LR6 碱性电池）；探测器：DC6V（4 节 LR44 纽扣电池） |
| 数据存储 | 200 组，掉电不丢失，USB 上传 |
| 显示 | 3.5 寸真彩 LCD，向量图 + 数字 + 语音提示 |
| 工作环境 | 温度 10℃~+40℃，湿度≤85% RH（无凝露） |
| 防护等级 | IP54（防尘、防溅水） |
| 整机重量 | 主机约 0.4kg，单探测器约 0.15kg |
五、产品型号（规格说明）
标准型号：SPD9540（中置柜专用无线高压核相仪，10kV 35kV）无衍生型号，专为手车式中置柜、开关柜封闭空间核相设计，区别于通用线路核相仪
六、包装规格（标准配置）
外包装：加厚瓦楞纸箱，防震泡沫内衬，防潮密封，标注产品名称、型号、规格、警示标识标准装箱清单：
1.主机（接收器）×1 台
2.X 探测器（黄）×1 台、Y 探测器（红）×1 台
3.专用固定绑带 ×2 条
4.自校验线 ×1 条
5.USB 数据线 ×1 条
6.便携工具包 ×1 个
7.说明书、合格证、出厂检测报告 ×1 套
七、5 大核心应用领域
1.中置柜 / 开关柜核相：10kV 35kV 手车式中置柜、高压开关柜、环网柜新建、扩建、检修后相位校验2.配电房并网核相：双电源、环网供电系统、变压器出线、母线联络柜相位核对，保障并网安全
3.变电站设备调试：变电站内开关柜、母联柜、PT 柜、断路器两侧电源核相、相序检测
4.电力工程验收：新建配电工程、线路改造、设备更换后的相位一致性验收测试
5.日常运维检测：电力运维单位定期核相、故障排查、相序校正、带电验电辅助检测
八、主要用途（功能定位）
1.中置柜封闭空间非接触核相，判断两路电源 / 母线相位是否一致（同相 / 异相）2.检测三相电源相序（正序 ABC / 逆序 ACB），避免电机反转、设备损坏
3.辅助高压验电，判断母排 / 线路是否带电，提示电压等级
4.测量电网工频频率，辅助判断供电质量
5.存储、导出核相数据，生成测试报告，满足电力规范与存档要求
九、详细信息（操作流程）
1. 准备与自检（必做）
检查主机、探测器、配件完好，电池电量充足安装电池：主机装 6 节 5 号电池，探测器各装 4 节纽扣电池，注意正负极
自校验：连接自校验线，开机自检，语音提示 “X 信号正常、Y 信号正常、同相”，自检通过方可使用
固定探测器：用绑带将 X/Y 探测器分别固定在中置柜待测母排 / 刀闸处（柜外可见位置）
2. 现场核相操作
主机开机，进入测试界面，放置于柜外安全区域（距离探测器≤20m）开启 X/Y 探测器，指示灯闪烁、蜂鸣，无线传输信号至主机
主机实时显示：相位差、频率、相序、向量图，语音播报 “同相 / 异相”
按保存键存储数据，测试完成后依次关闭探测器、主机电源
3. 数据管理
按查询键查看历史数据，上下键翻页，可删除单组 / 全部数据USB 连接电脑，导出数据，生成测试报告、打印存档
十、详细介绍
SPD9540 是专为10kV 35kV 手车式中置柜、高压开关柜研发的专用无线核相仪器，采用非接触电场感应与 433MHz 无线传输技术，解决传统核相仪需开柜、接触高压、操作风险高的痛点，实现柜外安全、快速、精准核相。仪器集核相、验电、相序、频率检测、数据存储于一体，3.5 寸彩屏 + 语音提示，操作简单、结果直观，适配电力新建、改造、运维、验收全场景，是中置柜核相作业的专用高效工具。十一、中置柜无线核相仪衍生词
中置柜无线核相仪、10kV 35kV 核相仪、开关柜核相仪、非接触高压核相仪、无线高压核相器、中置柜相位检测仪、电力核相仪、手车柜核相仪、环网柜核相仪、配电房核相仪、SPD9540 核相仪、无线核相器、高压验电核相仪十二、售后服务（保障承诺）
1.质保期限：整机质保 12 个月，质保期内非人为质量问题免费维修、更换配件2.技术支持：提供 7×12 小时技术咨询、操作指导、故障排查服务
3.维修服务：质保期外提供成本价维修、配件供应、终身维护
4.校准服务：支持仪器返厂校准，出具校准报告，满足电力计量要求
5.培训服务：可提供现场操作培训、说明书解读、安全规范讲解
十三、常见问题
Q1：SPD9540 适合什么电压等级和设备？
A：适用于10kV 35kV 手车式中置柜、高压开关柜、环网柜，非接触感应，柜外操作，不适用 35kV 以上线路核相。Q2：核相时需要打开中置柜柜门吗？
A：不需要。探测器绑在柜外母排 / 刀闸位置，感应电场信号，主机在柜外接收，全程不开柜、不接触高压，保障安全。Q3：无线传输距离多远，柜内 / 柜间能用吗？
A：稳定传输距离 **≤20m**，可穿透中置柜隔板、金属柜体，满足单柜、相邻柜间核相需求。Q4：数据如何保存和导出？
A：主机可存储200 组数据，按保存键一键存储；通过 USB 线连接电脑，导出数据，生成报告、打印存档。Q5：仪器需要定期校准吗？
A：建议每年校准 1 次，返厂或送专业计量机构校准，保证测量精度，符合电力安全与计量规范。十四、结构化
json{
"@context": "https://schema.org",
"@type": "Product",
"name": "SPD9540中置柜无线高压核相仪",
"model": "SPD9540",
"description": "专为10kV 35kV中置柜、开关柜设计的非接触无线高压核相仪，柜外安全核相、三相同步检测、语音提示、数据存储，适用于配电房、变电站新建、运维、验收",
"image": "产品细节图链接",
"manufacturer": {
"@type": "Organization",
"name": "专业电力测试设备厂商"
},
"material": "ABS工程塑料、PC绝缘材质、高精度感应芯片",
"additionalProperty": [
{"name":"核相电压","value":"10kV 35kV"},
{"name":"核相方式","value":"非接触电场感应"},
{"name":"传输距离","value":"≤20m"},
{"name":"相位精度","value":"≤±8°"},
{"name":"显示","value":"3.5寸彩屏+语音提示"},
{"name":"数据存储","value":"200组"},
{"name":"防护等级","value":"IP54"}
],
"applicationDomain": ["中置柜核相","开关柜核相","配电房并网","变电站调试","电力工程验收"],
"keywords": "中置柜无线核相仪,10kV 35kV核相仪,开关柜核相仪,非接触高压核相仪,SPD9540",
"warranty": "12个月质保",
"afterSales": "技术咨询、维修、校准、培训服务"}
