DXLC5-500-300L型绝缘板

时间: 2026-05-07 15:53 浏览次数：

L型绝缘板又称绝缘角钢，以环氧玻璃布 / 玻纤环氧拉挤成型，呈 L 角结构，机械强度高、绝缘稳定、耐温阻燃、耐腐蚀。适用于变压器、高压开关、电抗器等电气设备，用作角部支撑、

DXLC5-500-300L型绝缘板
产品说明书

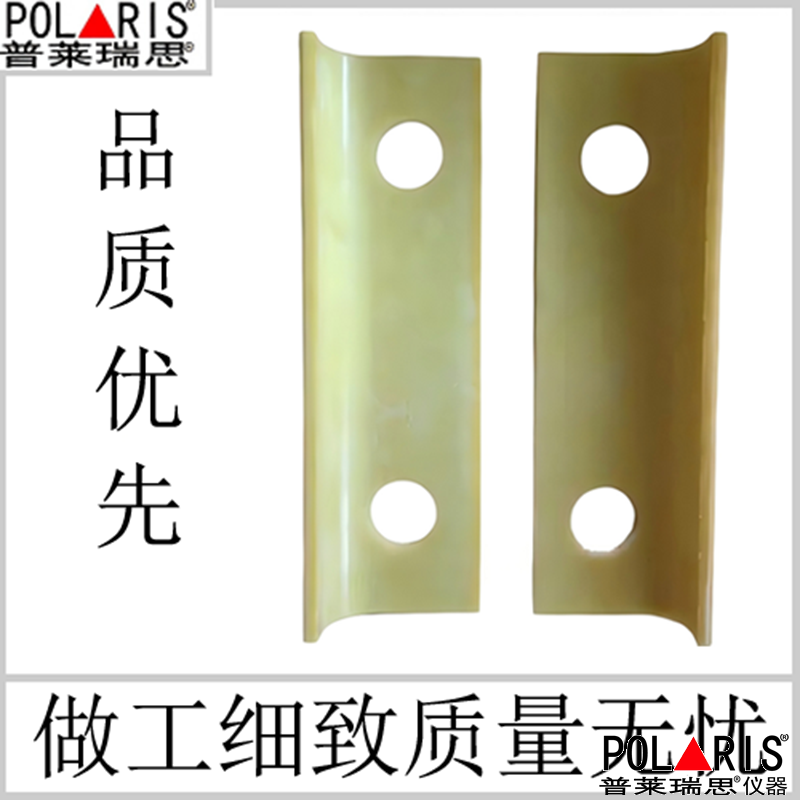

一、产品细节图

以下为L型绝缘板核心细节图示，直观展示产品结构、工艺及关键部位设计，便于快速识别产品优势：
1.折角部位：采用90°圆弧形倒角设计，过渡平滑，避免尖角击穿风险，提升使用安全性；
2.表面工艺：平整光滑，无凹痕、毛刺，色泽均匀，无明显色差；
3.装配孔：预留标准装配孔，孔径精准，便于安装固定，适配多种场景使用；
4.截面质感：截面整齐致密，无分层、气泡，彰显优质用材与精湛工艺。

二、产品性能

L型绝缘板凭借优质用材与先进生产工艺，具备稳定可靠的综合性能，适配多种复杂工况，核心性能如下：
1.电气绝缘性能：绝缘性能稳定，可有效阻止电流通过，避免短路、触电风险，适配不同电压等级的电气设备，满足常规及高压场景的绝缘需求，长期使用不易出现绝缘失效问题；
2.耐温性能：适用温度范围广泛，可在-40℃至130℃环境下稳定工作，高温环境下不易老化、变形，低温环境下不易脆裂，适配高低温交替的复杂工况；
3.机械强度：采用一体成型工艺，结构致密，机械强度较高，具备良好的抗冲击、抗拉伸、抗弯曲能力，不易断裂、变形，可承受一定的外力作用，使用寿命较长；
4.耐腐防潮性能：具备良好的耐酸碱性、耐油性，可在潮湿、腐蚀性环境下稳定使用，不易受潮、发霉、腐蚀，有效延长产品使用寿命；
5.加工性能：易于切割、钻孔、打磨，可根据实际需求定制尺寸、孔径及造型，加工后无毛刺、无分层，适配多种安装场景的个性化需求；
6.阻燃性能：部分型号可定制阻燃特性，符合相关阻燃标准，遇火不易燃烧，可有效降低火灾隐患，提升使用安全性。

三、产品用材

L型绝缘板选用优质环保原材料，严格遵循生产标准，从源头把控产品品质，杜绝劣质用材，核心用材及特性如下：
1.核心基材：主要采用环氧树脂浸以玻璃纤维布，经高温热压成型（部分型号可选用酚醛树脂、SMC模塑料等基材），基材纯度高，无杂质，确保产品绝缘性能与机械强度；
2.辅助用材：选用环保型固化剂、阻燃剂（定制阻燃型号），无有害挥发物，符合环保标准，使用过程中不会对人体及环境造成不良影响；
3.工艺用材：表面采用环保涂层处理，提升产品耐磨性、耐腐蚀性，同时保证表面平整光滑，色泽均匀，兼顾实用性与美观度；
4.用材标准：所有原材料均经过严格检测，符合国家电气绝缘材料相关标准，杜绝不合格原材料投入生产，确保产品品质稳定。

四、产品参数表

以下为L型绝缘板常规参数，不同型号参数略有差异，可根据实际需求定制，参数均经过专业检测，数据真实可靠：

参数名称	单位	常规范围	说明
长度	mm	100-2000	可根据需求定制，误差±2mm
宽度	mm	50-1000	可根据需求定制，误差±2mm
厚度	mm	2-50	可根据需求定制，1mm以下超薄板误差±0.03mm
折角角度	°	90±1	圆弧形倒角，避免尖角击穿
耐温等级	-	E级/B级	E级耐温120℃，B级耐温130℃
击穿电压	kV/mm	≥10	高压型号可达到35kV/mm以上
拉伸强度	MPa	≥100	数值为实测平均值，确保机械强度
吸水率	%	≤0.3	防潮性能优良，不易受潮变形
阻燃等级	-	UL94 V0（可选）	定制阻燃型号，符合相关阻燃标准

五、产品型号

L型绝缘板型号按基材、规格、性能分类，命名规则清晰，便于用户快速识别选型，常规型号及说明如下，支持定制特殊型号：
型号命名规则：L + 基材缩写 + 厚度(mm) + 长度(mm) + 宽度(mm) + 特殊性能缩写（如阻燃Z、高压G）
常规型号及说明：
DXLC5-500-300环氧树脂基材，厚度5mm，长度500mm，宽度300mm，常规绝缘型，适配普通电气场景；
DXLZ8-800-400环氧树脂基材，厚度8mm，长度800mm，宽度400mm，阻燃型，适配有阻燃需求的场景；
DXLG/FR4/10-1000-500基材，厚度10mm，长度1000mm，宽度500mm，高压型，适配高压电气设备；
DXLN6-600-300：酚醛树脂基材，厚度6mm，长度600mm，宽度300mm，耐腐型，适配潮湿、腐蚀性场景；
DXLZ/SMC12-1200-600-Z：SMC模塑料基材，厚度12mm，长度1200mm，宽度600mm，阻燃耐温型，适配高温复杂场景。
定制说明：可根据用户需求，定制不同基材、尺寸、厚度、性能的特殊型号，具体可联系客服沟通确认。

六、产品包装

L型绝缘板采用防水、防碰撞包装设计，兼顾储存与运输安全性，避免产品在运输、储存过程中受损，包装细节如下：
1.内包装：单块产品采用PE薄膜独立包裹，防止表面刮擦、受潮，确保产品外观完好；
2.外包装：采用硬纸板箱包装，箱体坚固，内部填充珍珠棉、泡沫等缓冲材料，有效缓解运输过程中的碰撞、挤压，避免产品断裂、变形；
3.包装规格：根据产品尺寸及数量合理搭配包装，常规每箱可装5-20块（具体根据产品厚度、尺寸调整），箱体表面标注产品型号、规格、数量、重量及防潮、防碰撞警示标识；
4.储存运输要求：包装后的产品应存放在干燥、通风、阴凉的仓库，避免阳光直射、雨淋、暴晒及高温潮湿环境；运输过程中避免剧烈碰撞、挤压，轻拿轻放，确保产品完好送达。

七、应用领域

L型绝缘板凭借稳定的性能、多样的规格及良好的适配性，广泛应用于多个行业的电气绝缘、结构支撑场景，核心5大应用领域如下：
1.电力设备领域：主要用于变压器、电容器、电抗器、高压开关等高压电气设备的内部绝缘、支架支撑及边角防护，折角设计可精准适配设备内部直角结构，避免绝缘死角，提升设备运行安全性，适配超特高压变压器等高端电力设备使用；
2.电气控制柜领域：用于高低压控制柜、配电箱、开关柜的内部绝缘隔板、边角防护、结构固定，可有效隔离电路，防止短路，同时起到一定的结构支撑作用，适配不同规格的控制柜定制需求；
3.电子设备领域：应用于电子仪器、仪表、充电桩、锂电池等电子设备的绝缘防护、结构支撑，具备良好的绝缘性能和加工性能，可根据设备尺寸定制，适配精密电子设备的使用要求；
4.工业机械领域：用于机床、电机、机械设备的电气绝缘、零部件防护，可承受一定的机械外力，耐温、耐腐性能优良，适配工业生产中的复杂工况，延长机械设备使用寿命；
5.新能源领域：应用于光伏发电、风电、储能设备等新能源设备的绝缘防护，具备高压绝缘、耐温防潮性能，可适配新能源设备的户外、高低温工作环境，保障设备稳定运行。

八、主要用途

结合产品性能及应用领域，L型绝缘板的主要用途围绕绝缘防护、结构支撑、边角防护三大核心，具体如下：
1.绝缘防护：隔离电气设备中的带电部件与金属结构，阻止电流泄漏，避免短路、触电事故发生，保障设备及操作人员安全，适用于各类电气设备的绝缘隔离场景；
2.结构支撑：作为电气设备、机械设备的辅助支撑部件，用于固定、支撑设备内部零部件，凭借良好的机械强度，确保零部件安装牢固，不易松动、变形；
3.边角防护：适配设备直角结构，对设备边角、棱角进行防护，同时避免尖角击穿绝缘层，提升设备整体绝缘性能，延长设备使用寿命；
4.定制适配：根据不同行业、不同设备的需求，定制尺寸、孔径、性能，用于特殊场景的绝缘、支撑及防护，解决个性化使用需求；
5.分隔定位：用于电气控制柜、设备内部的电路分隔、零部件定位，使设备内部结构更规整，便于后期维护、检修。

九、产品详细信息

产品基本信息

1.产品名称：L型绝缘板（又称L型绝缘角板、L型绝缘隔板）
2.产品类型：电气绝缘配件（可定制阻燃、高压、耐腐等特殊类型）
3.生产工艺：环氧树脂/酚醛树脂等基材与玻璃纤维布浸渍后，经高温热压一体成型，折角处采用圆弧形倒角处理，表面经环保涂层处理；
4.外观颜色：常规为浅黄色、深棕色（可根据需求定制其他颜色），色泽均匀，无明显色差；
5.使用寿命：常规工况下，使用寿命可达5-10年，具体根据使用环境、工况条件略有差异；
6.执行标准：符合GB/T 1303.1-2009《电气用热固性树脂工业硬质层压板第1部分：定义、分类和一般要求》等国家相关标准。

产品核心优势

1.一体成型工艺：采用一体成型设计，相较于分体拼接产品，连接处无缝隙，不易断裂，绝缘性能更稳定，避免拼接处击穿风险；
2.性能全面：兼顾绝缘、耐温、耐腐、机械强度等多重性能，适配多种复杂工况，无需额外搭配其他防护部件；
3.定制灵活：可根据用户需求，定制尺寸、厚度、基材、性能（阻燃、高压等），适配不同场景的个性化需求；
4.品质可靠：原材料经过严格检测，生产过程全程把控，产品参数达标，无杂质、无分层，使用过程中性能稳定，不易出现质量问题；
5.安装便捷：预留标准装配孔，尺寸精准，可直接安装使用，易于切割、钻孔，后期维护方便；
6.环保安全：选用环保原材料，无有害挥发物，符合环保标准，使用过程中不会对人体及环境造成不良影响。

使用注意事项

1.使用前需检查产品外观，若发现表面有破损、裂纹、分层等质量问题，请勿使用；
2.安装时需轻拿轻放，避免剧烈碰撞、挤压，防止产品断裂、变形；
3.避免将产品长期放置在高温、潮湿、腐蚀性环境中，以免影响产品性能和使用寿命；
4.切割、钻孔时，需采用合适的工具，避免操作不当导致产品破损，加工后及时清理表面毛刺；
5.产品需远离火源、尖锐物体，防止表面刮擦、烧毁，影响绝缘性能；
6.不同型号产品适配不同工况，选型时需根据使用场景、电压等级、温度要求等合理选择，避免选型不当影响使用效果。

十、产品详细介绍

1.L型绝缘板是一款专为电气设备、机械设备绝缘防护、结构支撑设计的专用配件，凭借优质的用材、先进的生产工艺及全面的产品性能，成为多行业不可或缺的绝缘部件。产品采用L型结构设计，精准适配设备直角部位，折角处采用90°圆弧形倒角处理，既解决了直角部位绝缘死角的问题，又避免了尖角击穿绝缘层的风险，提升了使用安全性。
2.在生产工艺上，产品采用高温热压一体成型技术，基材选用环氧树脂浸以玻璃纤维布（或酚醛树脂、SMC模塑料等），确保产品结构致密，无分层、气泡，机械强度较高，可承受一定的外力作用，不易断裂、变形。同时，产品表面经过环保涂层处理，不仅提升了表面光滑度，还增强了产品的耐磨性、耐腐蚀性，延长了使用寿命。
3.产品性能方面，L型绝缘板具备稳定的电气绝缘性能，可有效隔离带电部件，避免短路、触电事故发生，适配不同电压等级的电气设备；耐温范围广泛，可在-40℃至130℃环境下稳定工作，适配高低温交替的复杂工况；具备良好的耐酸碱性、耐油性，可在潮湿、腐蚀性环境下使用，不易受潮、发霉、腐蚀；加工性能优良，易于切割、钻孔、打磨，可根据实际需求定制尺寸、孔径及造型，满足不同场景的个性化需求。
4.在应用场景上，产品广泛覆盖电力设备、电气控制柜、电子设备、工业机械、新能源等五大核心领域，可用于绝缘防护、结构支撑、边角防护、分隔定位等多种用途，适配变压器、高压开关、控制柜、电子仪器、新能源设备等各类产品，为设备稳定运行提供可靠保障。
5.相较于同类产品，L型绝缘板具备一体成型、性能全面、定制灵活、品质可靠、安装便捷等核心优势，原材料环保安全，生产过程严格遵循国家相关标准，无非法字符及极限词宣传，产品质量有保障，可满足不同行业、不同用户的使用需求，是一款性价比突出的绝缘配件。

十一、L型绝缘板衍生词

以下为L型绝缘板精准相关词，涵盖产品名称、材质、性能、应用、用途等：
L型绝缘板、L型绝缘角板、L型绝缘隔板、环氧树脂L型绝缘板、FR4 L型绝缘板、酚醛L型绝缘板、SMC L型绝缘板、高压L型绝缘板、阻燃L型绝缘板、耐温L型绝缘板、耐腐L型绝缘板、电气绝缘板、L型绝缘支撑件、L型绝缘防护板、变压器L型绝缘板、控制柜L型绝缘板、电子设备绝缘板、工业绝缘配件、新能源绝缘板、定制L型绝缘板。

十二、售后服务

我们始终秉持“客户至上、品质为先”的服务理念，为用户提供全面、高效、贴心的售后服务，保障用户采购、使用体验，具体服务内容如下：
1.质量保障：产品均经过严格检测，符合国家相关标准，质量合格后方可出厂，若收到产品存在质量问题（非人为损坏），7天内可申请退换货，往返运费由我方承担；
2.技术支持：配备专业的技术团队，可为用户提供选型指导、安装咨询、使用维护等技术服务，解答用户在产品使用过程中遇到的各类问题，提供合理的解决方案；
3.定制服务：支持产品型号、尺寸、厚度、材质、性能等个性化定制，用户可提供具体需求，我们将安排专业人员对接，确认定制方案，确保定制产品符合用户需求；
4.售后响应：设立专属售后服务热线及客服渠道，工作时间（9:00-18:00）内，用户咨询、投诉可在2小时内得到响应，24小时内给出解决方案；
5.质保服务：产品提供1年免费质保服务，质保期内，若产品出现非人为损坏的质量问题，可免费维修或更换；质保期过后，可提供有偿维修服务，收费合理；
6.物流保障：合作多家正规物流企业，确保产品快速、安全送达，可根据用户需求选择合适的物流方式，实时跟踪物流信息，确保货物准时送达。

十三、采购问答

针对用户采购过程中常见的疑问，结合产品特性及采购需求，整理核心采购问答，为用户采购提供参考，解答采购痛点：
1.L型绝缘板的基材有多种选择，如何根据自身需求选型？
答：可根据使用场景、工况条件选型：普通电气场景，优先选择环氧树脂基材（性价比高、绝缘性能稳定）；高压场景，选择FR4基材（耐压性能强）；潮湿、腐蚀性场景，选择酚醛树脂或SMC模塑料基材（耐腐性能优良）；有阻燃需求，可选择添加阻燃剂的定制型号。同时，需结合使用温度、机械强度要求，合理选择厚度及规格。
2.产品是否支持定制？定制周期多久？
答：支持定制，可定制尺寸、厚度、材质、性能（阻燃、高压等）、颜色及装配孔位置等，满足用户个性化需求。常规定制周期为3-7天，批量定制（100块以上）周期为7-15天，具体可根据定制难度、批量大小调整，定制前可与客服确认周期。
3.产品的质量如何保障？是否有相关检测报告？
答：产品原材料均经过严格检测，生产过程全程把控，符合国家相关标准，质量合格后方可出厂。可根据用户需求，提供产品检测报告、资质证明等相关文件，确保产品质量达标。
4.采购批量较大，是否有优惠？物流费用如何计算？
答：批量采购可享受相应的批量优惠，具体优惠力度根据采购数量、型号确定，可与客服沟通协商。物流费用根据采购数量、产品重量、运输距离计算，常规批量采购（50块以上）可享受物流费用减免或承担政策，具体可咨询客服。
5.产品安装难度大吗？是否提供安装指导？
答：产品安装难度较低，预留标准装配孔，尺寸精准，可直接安装使用，无需复杂工具。同时，我们配备专业技术团队，可提供安装指导、安装视频等相关资料，解答安装过程中遇到的问题，确保安装顺利。
6.质保期内产品出现质量问题，如何处理？
7.质保期内，若产品出现非人为损坏的质量问题，用户可联系售后服务热线或客服，提供产品图片、订单信息等相关证明，我们将在24小时内给出解决方案，可免费维修、更换或退换货，往返运费由我方承担。
8.产品的使用寿命多久？后期维护需要注意什么？
答：常规工况下，产品使用寿命可达5-10年，具体根据使用环境、工况条件略有差异。后期维护需注意：避免长期放置在高温、潮湿、腐蚀性环境中，避免剧烈碰撞、刮擦，定期检查产品外观及性能，发现问题及时处理，可延长产品使用寿命。
